系統概述

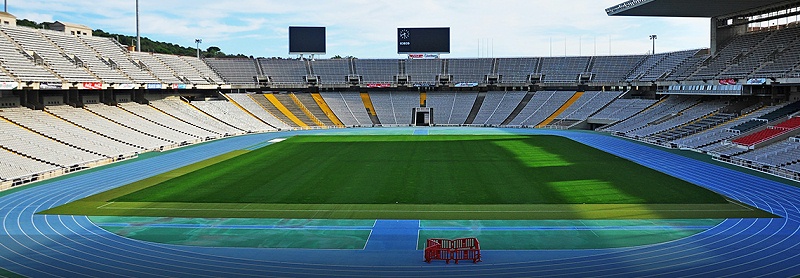

　　中型體育場主要用于承辦外大型體育活動項目的主要場所，并具有多種商業開發功能。針對場地不同的功能需求，以滿足場館的擴聲要求為主；文藝演出也可以適用本系統作輔助設施以滿足擴聲的需要。場地擴聲揚聲器布置合理，不會影響體育場其他適用功能在主席臺、比賽場地、檢錄處、各門入口等處設置傳聲器插接盒提供足夠的話筒點，以滿足各種比賽的需要。為滿足電視臺、電臺實況轉播的需要，預留符合要求的轉播音頻接口，由擴聲機房向場內、觀眾走廊、場外發布通知；遇緊急情況，消防控制室在擴聲設備開機的情況下，可優先選擇所有區域發布緊急通知。體育場擴聲區域較大，不宜采用集中擴聲方式，本設計使用分散式擴聲器布局形式。

擴聲系統的布局

　　中型體育場的主擴聲系統 采用性安裝在體育場內，供體育比賽時使用。包括一下系統∶觀眾席擴聲系統，比賽場地擴聲系統，呼叫檢錄擴聲系統，呼叫檢錄流動擴聲系統，運動員區、競賽管理區、貴賓區等場所的擴聲系統。

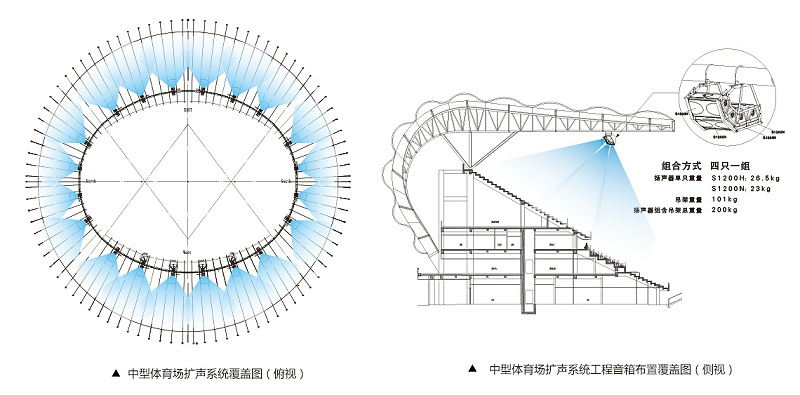

　　根據中型體育場的實際情況和建筑承重安全需要，觀眾席東西面各采用8組，每組4只揚聲器。南北側各2組，每組2只音箱組成，揚聲器組含吊裝總質量100kg，東西兩側共16組，每組由4只音箱組成，通過現場增益系統能保證直達聲場高于觀眾噪聲15dB，音箱馬道下吊裝，安裝高度距地地面40米左右，

　　比賽場地音箱在南北兩側各選用4組，每組4只音箱指向場地后場、前場，均勻覆蓋(二只60°x40°指向性號筒揚聲器和二只場聲器)。場內揚聲器系統安裝在馬道上，以這種分布的方式可以使整個比賽場聲場覆蓋均勻。熱身場地、競賽管理區、貴賓區等采用吸頂揚聲器進行均勻布置，檢票口處設置壁掛式揚聲器。

功率放大器

功率放大器 的功率的配比遵循揚聲器生產廠家對揚聲器配置的要求，以及滿足技術需求的其它電聲指標。

　　擴聲系統的無源音箱與功放的功率匹配滿足功率放大器的標稱輸出功率(RMS)對應的音箱標稱功率(RMS)2倍的需求。

　　功率放大器采用開關電源D類放大技術，為使用安全，功放經過3C強制性認證。兩通道數字功率放大器采用了混合音頻調制放大技術加大功率，全諧振開關電源技術，設計出一系列高性能大功率功率放大器。既保持線性調制低失真、高阻尼系數、音色好，同時兼具開關模式調制率的優點;而又保持了很好的音色，將實際使用效率提高到接近90%，大幅度的降低了系統發熱功能，并秉承了一貫強勁的驅動能力和長期高負荷穩定使用的特性。

　　為了便于對各個區域聲場的靈活控制，采用線路標記使負責各個功能區的功率放大器與對應的揚聲器組通路清晰、操作方便。

機房的設置

　　由于體育場面積較大，為防止由于長距離傳輸而使信號衰減過大，在體育場東西兩側各設置一個功放機房，東、西兩側的揚聲器的功率放大器及相應的數字音頻處理器分別布置于東、西兩側的功放機房。調音臺的數字、模擬信號路由經東側功放機房內的數字音頻處理系統處理后，通過光端機轉換經光纖傳輸至西側的功放機房內的數字音頻處理系統，再將數、模信號輸出到數字功率放大器。

數字調音臺

　　調音臺作為擴聲系統控制和處理的核心，其性能參數指標、系統的可靠性、操作的方便性都是對比賽和演出成功進行的保證。

　　從產品操作的便利性、直觀性、運行的可靠性、對聲音的處理質量以及人體工程學等角度出發，本方案中配置了一套數字調音臺系統作為主系統。數字調音臺系統主要由控制臺和混音機架兩部分構成，另配置一套模擬調音系統作為備份系統，模擬調音臺具備32路話筒/線路輸入,8編組,10輔助,12*4矩陣。

　　結合擴聲系統方案的信號分配功能，模擬線路選用了數字音頻處理器來作信號處理。這一信號處理系統都內置了幾乎所有的傳統信號處理器的功能(均衡、壓限、分頻、動態處理、噪聲門、路由矩陣等)，滿足龐大系統對矩陣通道數的要求。而且面對不同應用環境，可以事先將各種調試結果儲存，設置好快捷鍵，使用時只需按一下按鍵即可完成，方便、快捷、安全。不但節省成本，而且使系統簡潔及提高系統可靠性及穩定性。系統可檢測每路輸出通道的負載情況。

音源及相關設備

　　音源系統包括：

　　1、重放音源及錄音設備

　　2、有線傳聲器設備

　　3、無線傳聲器

　　4、混音器

　　根據體育場館 的功能需求，設計配置了相應數量的用于人聲、通報等拾音的傳聲器設備。音源重放設備包括了現今流行的各類音音源記錄載體重放設備。
