來源:ZOBO卓邦 發布日期 2018-09-14 瀏覽:

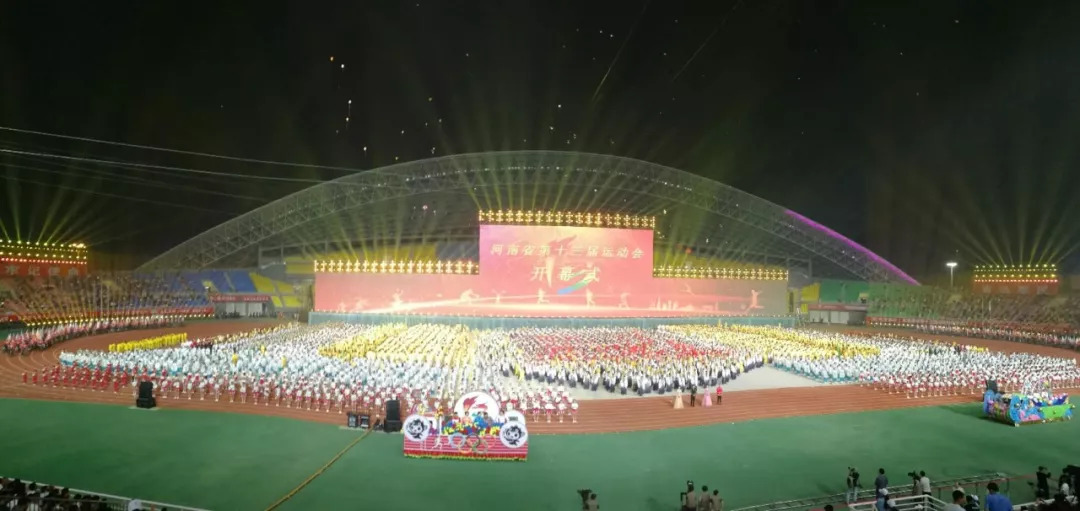

2018年9月12日晚上,在河南人民滿懷豪情,爭做出彩河南人,紀念改革開放40周年的喜慶日子里,河南省第十三屆運動會在周口市體育場隆重開幕,河南省省委書記國生等眾多河南省委常委,省政協,周口市領導出席運動會開幕式。省運會組委會主任、周口市市長丁福浩主持開幕儀式。
伴隨著高昂優美的旋律,儀仗隊護擁著、河南省運動會會旗和河南省第十三屆運動會會旗進入體育場。運動員、裁判員、省直機關代表團、學校組代表團、18個市代表團和省直管縣(市)代表團精彩亮相,全場觀眾用熱烈的掌聲歡迎來自全省各地、各行各業運動健兒。
入場式完畢,全場起立,奏唱人民共和國。在雄壯的聲中,五星紅旗冉冉升起,高高飄揚。
隨后,中共河南省委書記國生宣布河南省第十三屆運動會開幕。一時間,整個會場沸騰起來,彩旗揮動,歡呼聲經久不息。運動員、教練員和裁判員代表分別鄭重宣誓:遵守各項競賽規則、規程,公平競爭、公正執裁,保證本屆運動會各項比賽順利進行。

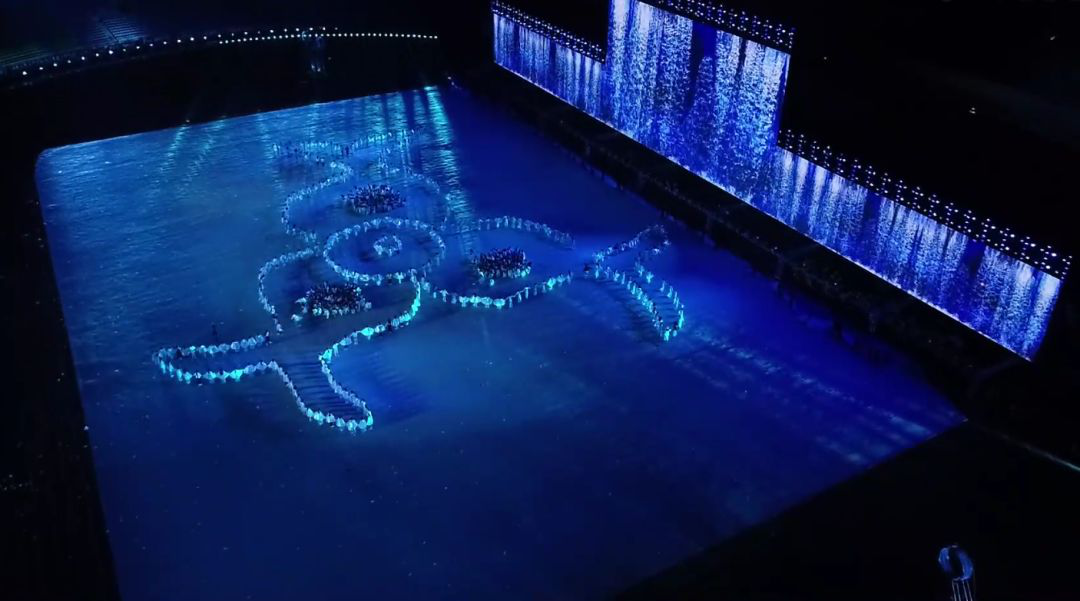

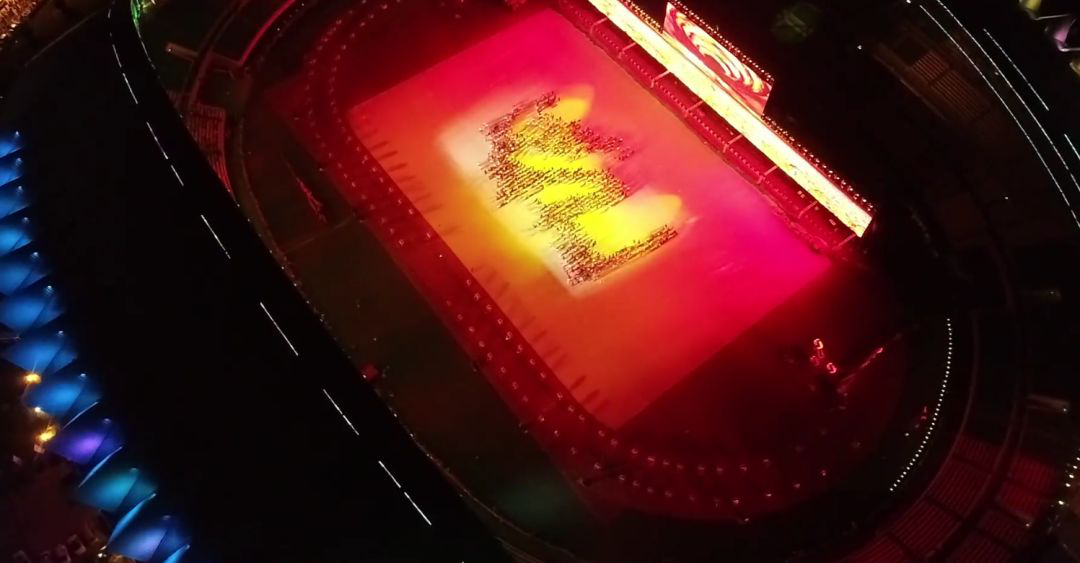

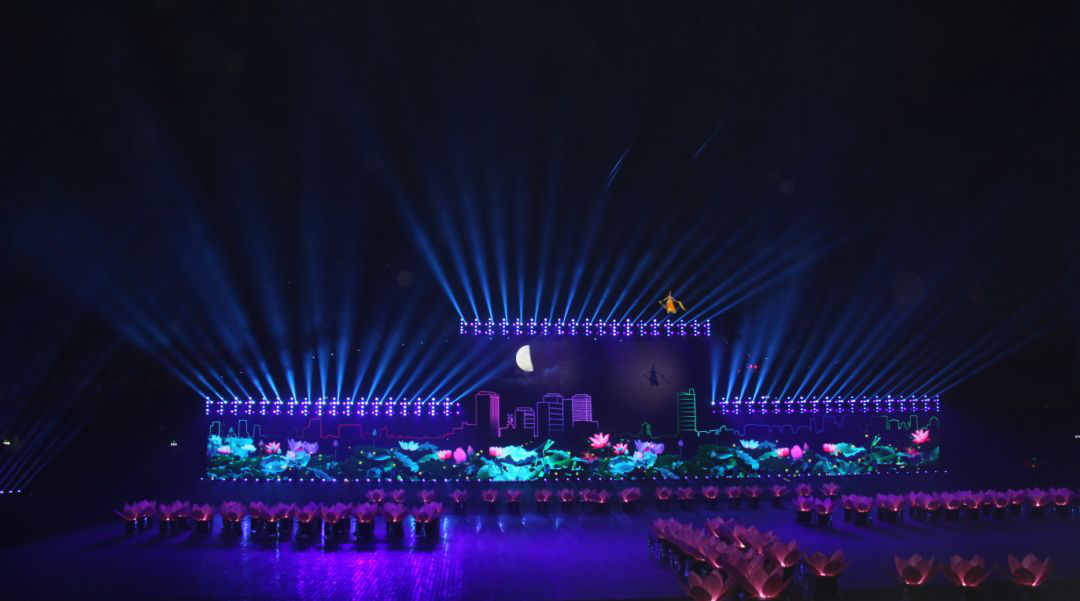

開幕式后,舉行了以《健康河南 出彩中原》為主題的文體表演。整場開幕式文藝演出分為五大部分——序幕《宛丘之上》,呈現的是伏羲氏遷居宛丘之上、肇始華夏文明的故事,有2100人參加此篇章的表演;篇章《大道》,展示了"根深葉茂"、"萬姓同根"、"上善若水"等文化元素和故事;篇章《幸福家園》,1900名演藝人員將帶我們走進 "三川水舞"、"麥浪金波"、"花開四季"的世界;第三篇章《出彩中原》,表演者將組成一個"五環",寓意著更高、更快、更強的體育精神激勵著每一個熱愛體育的人不停的攀登;尾聲《啟航新時代》,現場的方陣將迅速變換出周口港、河南地圖、貨輪、飛機等圖形,寓意隨著""建設的實施,河南周口即將騰飛。開幕式整個文體表演,應用高科技把河南文化元素進行現代“包裝”,通過影像與現場的表演巧妙結合,運用現代高科技把河南周口久負盛名的羲皇、老子、龍文化,姓氏、道家等文化元素進行現代“包裝”,描繪著“奮斗”的昂揚之姿,“幸?!钡纳顖D景,踏著新時代的鼓點,合著高質量發展的節拍,開啟中原更加出彩的新征程。
▲ 男中音歌唱家楊洪基老師
▲乒乓球大滿貫鄧亞萍與奧運
▲乒乓球大滿貫鄧亞萍與奧運
▲河南感動中國人物
如此震撼的聲音效果,由ZOBO卓邦PRS音響品牌助力打造,在晚會結束后,小編特意采訪卓邦技術總監,河南省第十三屆運動會開閉幕式音響總設計師劉偉,解析開幕式PRS音響系統實施方案。

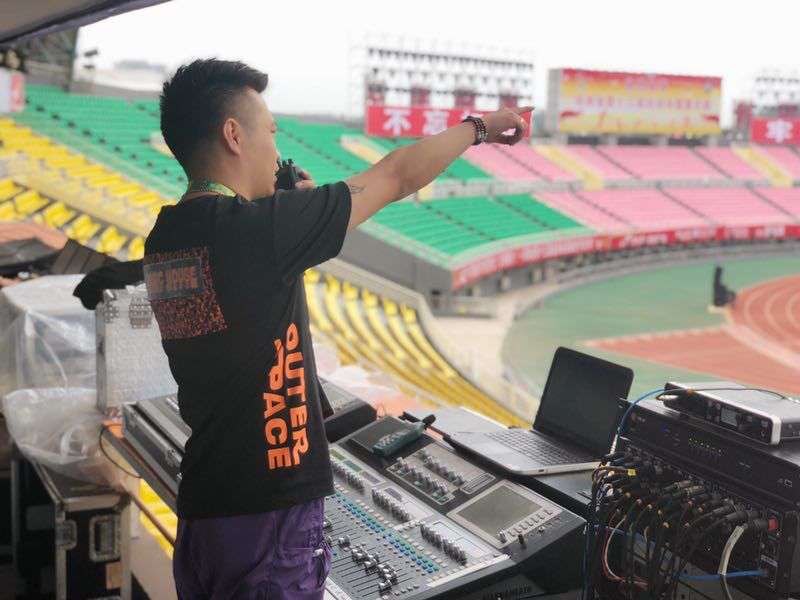

▲ZOBO卓邦技術總監、河南省第十三屆運動會開幕式音響總設計師劉偉現場指揮工作

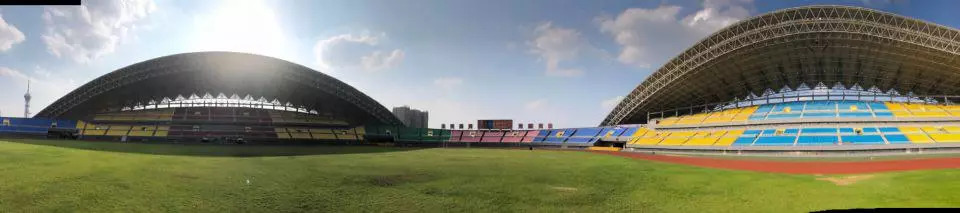

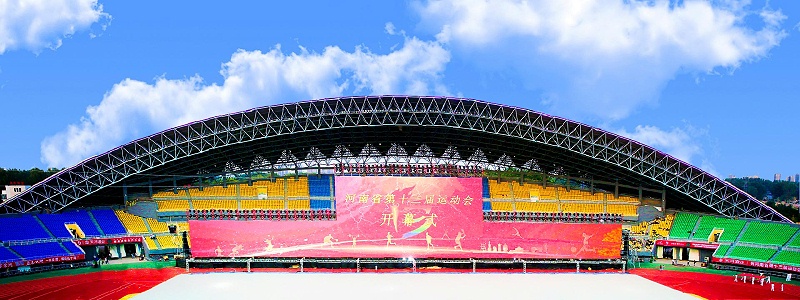

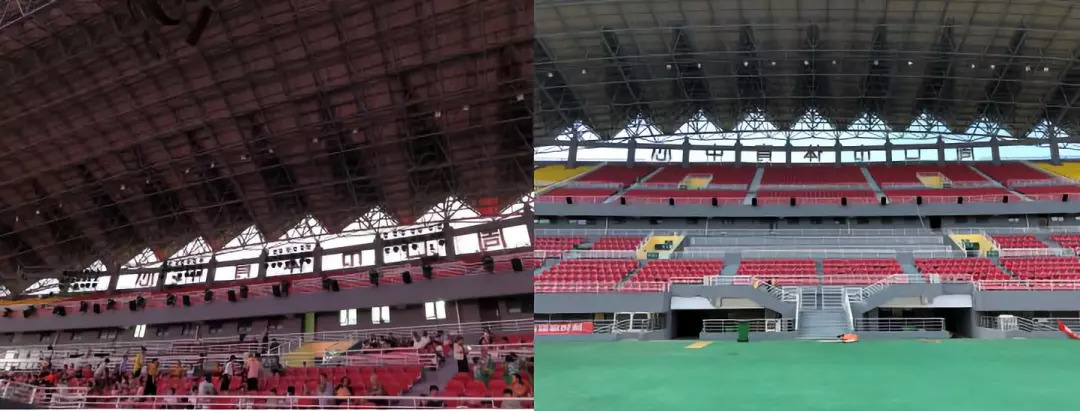

河南周口市體育場總建筑面積34900平方米(不含看臺面積及入口架空層),看臺面積19370平方米,可容納3.1萬座位。本次活動分為主看臺區域和南北看臺區域,可容納約2萬座位。演員區域在內場400米標準跑道和68x105米標準足球場內表演。舞蹈演員呈現形成一個橢圓形及方形陣容進行表演。在整個音響系統設計中需要克服高溫,潮濕,多雨;觀眾席寬度大;后場區域到看臺位置遠;現場拾音預延遲和反射區等眾多技術難點。

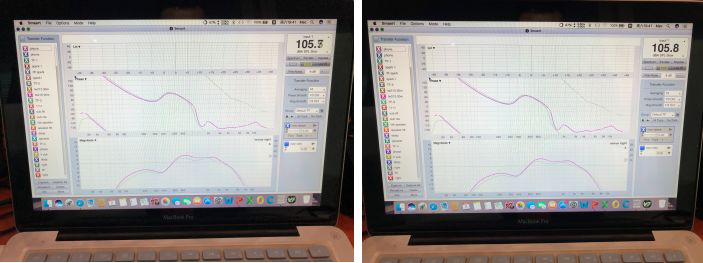

經過多次現場考察和實地測量,并根據考察和測量的結果在電腦上進行了反復的軟件模擬實驗,終決定采取主擴、補聲、環繞多種方式并行的方法。

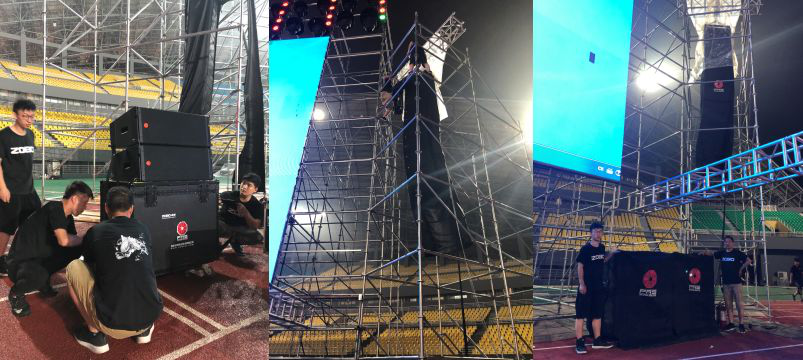

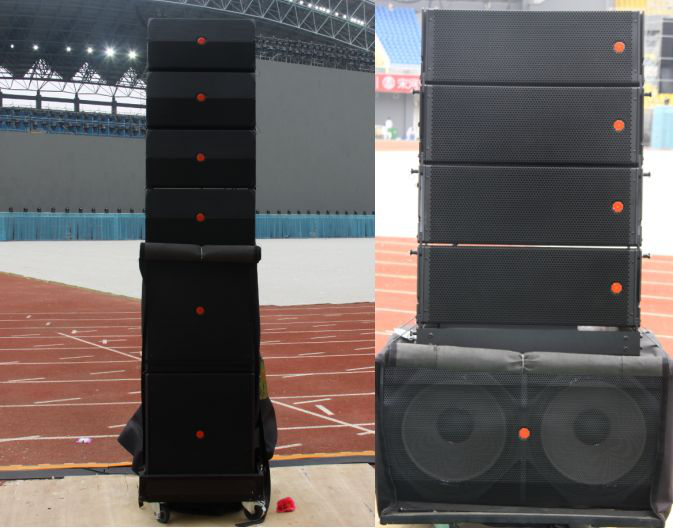

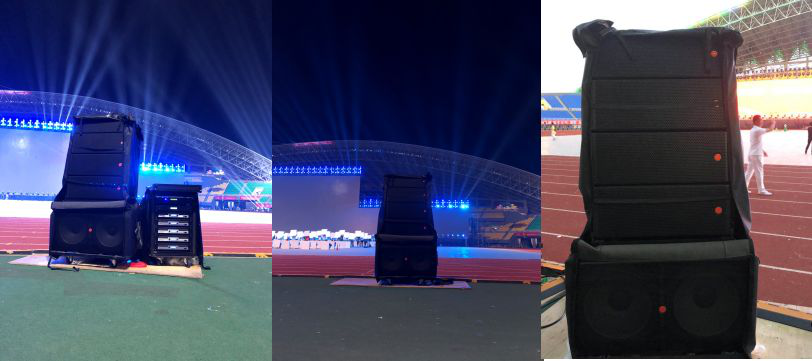

西看臺位于主席看臺,由于觀眾席太寬,前方又不可能擺放大型的揚聲器陣列組,因此,在主看臺區域分別擺放四組Bever BL 10四組4+1線陣列揚聲器作為看臺區擴聲揚聲器,放置在觀眾席左右兩側,拉寬整個聲場,提高聲像寬度。

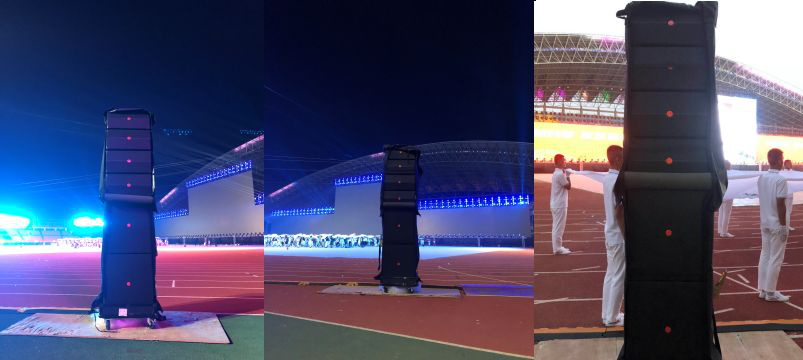

南北看臺聲音覆蓋取決于表演區聲音覆蓋的無死角補充部分,為了更好的表現一致性,我們采用了四組有源陣列音箱,Vshow110全頻+Sub118ba頻 4+2系統。更好的做到兩側看臺直達聲覆蓋,提高了聲音的可懂度和清晰度。
由于表演區域擴聲揚聲器組間距太寬,因此在大屏正中還布置了兩組拉聲相揚聲器作為表演區的補充,能夠更好的提高場地直達聲和清晰度。并且通過調整均衡、延時、增益和相位,使表演區補聲揚聲器具有和主擴揚聲器類似的聲音特性,整體聲場度非常好。
為了帶來更好的整體聲場氛圍,模擬環繞音場效果的聽音感受,在主席側區和后區布置了一圈環繞聲揚聲器,模擬聲場包圍感。
這幾組揚聲器互相配合,除了調整比例外,在送入信號的選擇方面也非常講究,成分各不相同。主擴聲揚聲器主要負責大聲場的氛圍和聲像感,因此送入的整體比例比較多。前區主要負責提高直達聲和清晰度,因此在旋樂和獨唱比例較多。而環繞揚聲器主要為了營造聲場包圍感,因此送入的信號基本都是混響。在經過一系列的平衡調整后,整個聲場的度,在現場聆聽,完全不像戶外演出的感覺,就像在一個古典的交響音樂廳里,聲音細膩,清透,而且十分自然,這也與當初設計時預想的效果完全一致。
與傳統的音揚聲器布置方式不同,由于舞臺兩側跨度近100米的位置,在相位吻合的條件下,存在著時間差,因此音只能依靠左右兩組線陣列揚聲器的音完成。但是,對于舞蹈表演的演員來講,節奏感和低音時間差有著一定的關系,固將低頻擺放和相位做了一些調整,讓音樂的平衡感更一些。

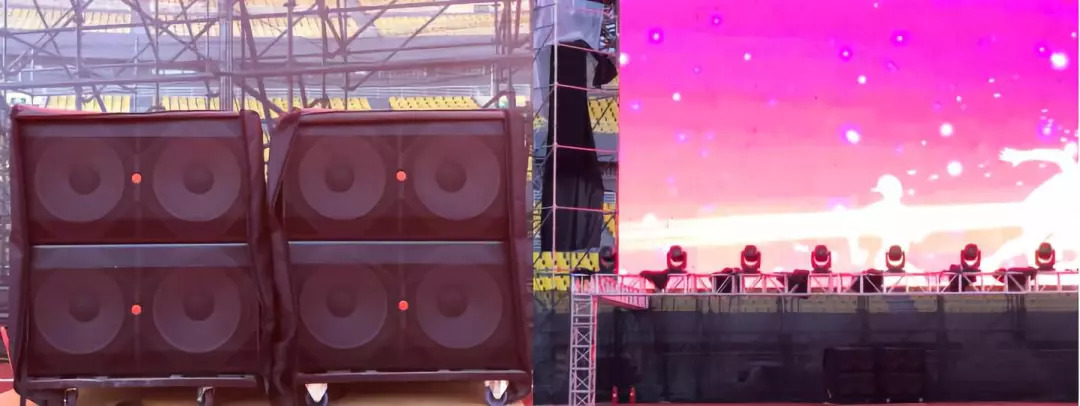

除了兩側的雙18寸音,在觀眾席正下方還布置了4只雙18寸音揚聲器。由于在觀眾席下方,因此整場表演的頻感覺非常飽滿,很好的將晚會氣氛推向高潮。
從音源開始,到話筒、調音臺、數字音頻處理器……所有系統的關鍵核心設備都做了雙備份甚至三備份方案,只有這樣,系統才能夠真正實現安全可靠。

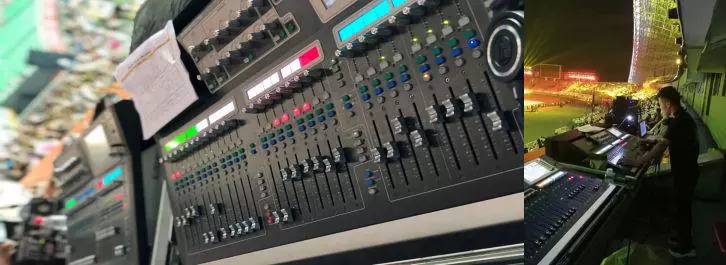

系統共采用了2張allen&heath 同系列數字調音臺,兩臺接口箱,共計46個輸入通道24個輸出通道,監聽一張模擬調音臺。同時數字傳輸和光纖傳輸轉模擬傳輸。還可以互為備份,也就是,任意一臺或一組調音臺發生故障,系統都能夠正常運行。

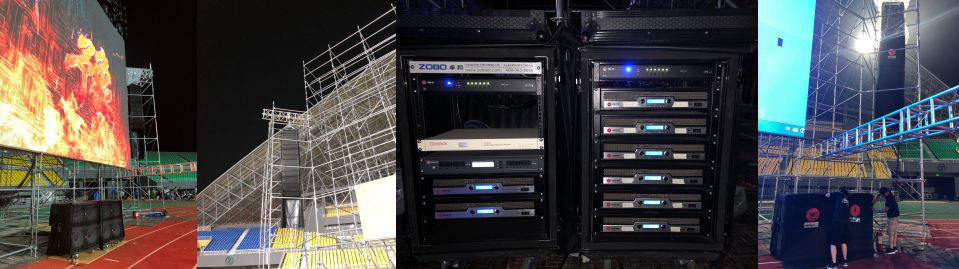

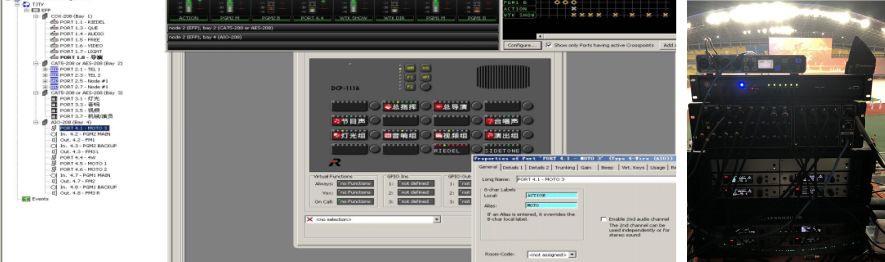

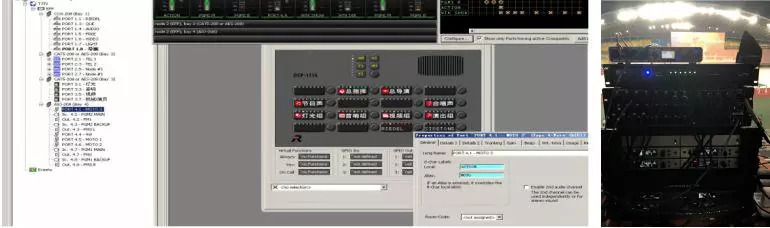

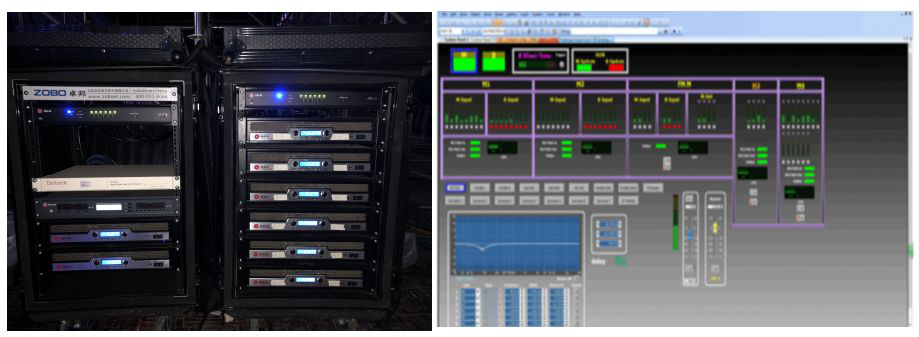

處理器系統共包括4臺PRS RC4.8系列數字音頻處理器。調音臺所有的輸出信號經過接口箱均是先經過一分二分別進入主/備數字音頻處理器,再同時進入功放中。在BSS處理器里面做了大量的邏輯控制電路,主/備系統的切換就全部通過這些編輯好的邏輯電路完成,主/備系統之間完全沒有間隙,聲音也不會有任何中斷,因此,無論系統任何一個環節出現問題,系統都能夠快速切換,實現真正萬無一失。
確定拾音方式,傳聲增益,交響樂返送調試,根據樂曲做cue
在這種安全性要求高的演出中,無線環境尤為復雜,各種大功率對講機、攝像機和無線器材的使用,都會對無線話筒系統帶來為嚴重的干擾。在考慮了多個預備方案后,終決定采用sennheiser革命系列第四代無線系統,g4系列除了顏值更高,性能也有很大的提升,大可調帶寬達到88兆,發射功率達到50毫瓦,不管是穩定性和音質水平都達到一個更高的層次。系統中一共使用了8通道g4無線系統以及備用500g3系統,運用分布式天線陣列技術對寬150米、縱深80米演出區域進行了無線信號的覆蓋。
PRS音響品牌創立于1993年,Divonno Rizzo設計師取意于Professional Room System,意大利音響品牌,意大利設計思維架構,自2011年進入中國,目前已累積3000多案例,有內蒙古70周年大慶體育場,無錫博覽跆拳道館,烏鎮世界互聯網大會,邯鄲體育,北京西藏中學,二連浩特文化體育,中國音樂學院,北京郵電大學,北京電影學院,遵義大劇院音樂廳等項目。

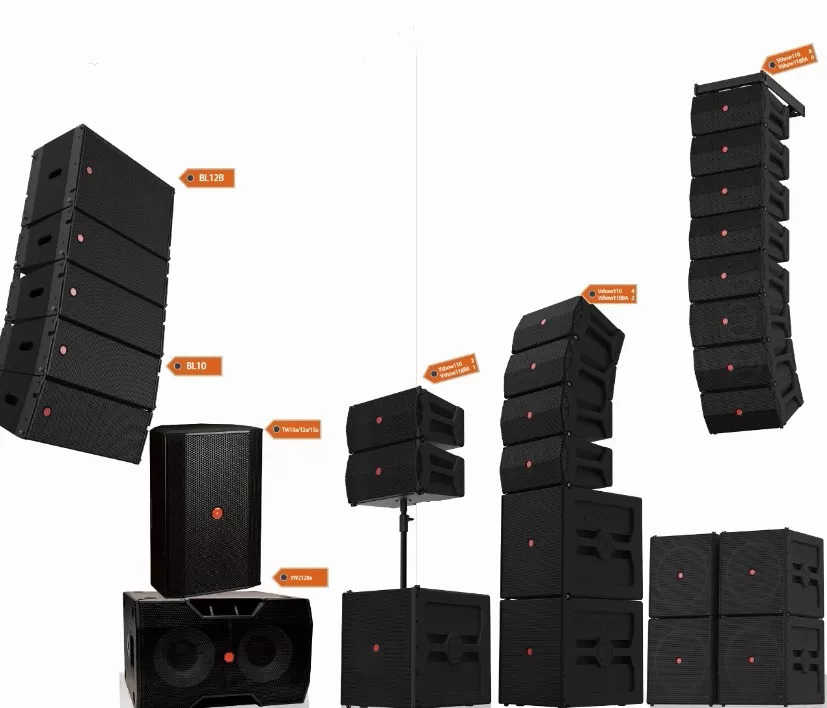

PRS今年特推出針對租賃行業音響組合 , 此次運動會采用的就是PRS BL系列,TW系列,Vshow系列, 主要特點:安裝拆卸方便,性能參數好,結實耐用安全穩定。
▲河南省第十三屆運動會開幕式應用PRS系列
ZOBO卓邦承諾,每一場重大活動,都會派去音響團隊,保障活動順利進行!
▲河南省十三屆運動會現場保障技術團隊
▲河南省第十三屆運動會現場保障技術團隊
“省運惠民,健康中原”,隨著主火炬的點燃,河南省第十三屆運動會開幕式在熾烈的圣火下圓滿結束,開幕式傳遞的體育精神必將激勵更多的人民群眾熱愛體育運動,開啟健美人生的新征程,努力爭做“出彩河南人”!
