演播廳音頻系統采用主、備調音臺 架構，對音頻信號同步并行處理。重要的輸入信號源在系統前端都會一分為二，分別輸送到主、備調音臺上。播放設備通常有數字和模擬2種信號輸出。其中，數字音頻輸出接到主調音臺，模擬音頻則輸出到備份調音臺。為重要的播出和擴聲信號源構建了主備兩個處理鏈路，相互之間可以互為備份。在需要的時候，通過跳線盤的轉接，也可將備份調音臺與主調音臺并機工作，擴展系統容量。

　　一、電視臺演播室系統架構

　　現在電視臺演播室音頻系統 由立體聲播出系統，5.1環繞聲播出系統、擴聲系統三個部分組成。三個系統使用同一品牌型號的產品進行架構，資源共享相對獨立監聽制作，互為備份，故系統間的連接更為直接、便捷和安全。

　　1、立體聲播出系統

　　立體聲播出系統位于一號演播廳立體聲控制室，面向的是標清立體聲播出的立體聲信號制作。系統接入除環繞聲效果傳聲器外的所有信號源。同時向5.1環繞聲播出系統提供傳聲器主備路編組信號(主持人傳聲器信號、演唱類手持傳聲器信號、語言類紐扣傳聲器信號、頭戴傳聲器信號)和立體聲音樂主備路編組信號;向擴聲系統提供立體聲音樂主備路編組信號以及備份信號(擴聲信號)。

　　2、5.1環繞聲播出系統

　　5.1環繞聲播出系統位于新建成的一號演播廳環繞聲控制室，面向的是高清5.1環繞聲播出的5.1環繞聲信號制作，以及下變換后的立體聲制作。系統使用傳聲器編組信號、環繞聲效果傳聲器信號、環繞聲音樂信號來完成制作;并使用一臺仿真監聽工具用以仿真監聽高清用戶機頂盒由環繞聲信號下變換后的立體聲信號。本次5.1環繞聲播出使用靜態元數據，不對主控部門預置元數據進行修改，同時使用一臺音頻工作站對節目信號進行分軌收錄。

　　3、擴聲系統

　　擴聲系統位于一號演播廳現場擴聲控制室，面向的是演播廳現場的立體聲制作，系統接人除環繞聲效果傳聲器外的所有信號源，同時向5.1環繞聲播出系統提供傳聲器主備路編組信號(信號分類與立體聲播出系統相同)以及備份信號(送立體聲信號至環繞聲上變換器);向立體聲播出系統提供備份信號。

　　二、電視臺演播室信號路由

　　信號路由也在播出信號、收錄信號、擴聲信號的基騙上增加了節目返送與通話信號。

　　1、播出信號

　　電視臺演播室只提供高清播出信號。分別為高清有字幕版主備、高清無字幕版主備共4路信號，不再提供標清播出信號、標清播出信號由各頻道標清播出機房自行將高清播出信號進行下變換音視頻PGM(節目]信號送至4臺高清加器，16聲道為環繞聲信號，由5.1環繞聲播出系統提供:7、8聲道為立體聲信號，由立體聲播出系統提供加嵌PGM信號由高清光機送至主控，再由主控送往各頻道高標清機房，高清機房使用環饒聲+立體聲信號，標清機房使用立體聲信號。

　　2、收錄信號

　　電視臺演播室直播期間同時收錄4路高清信號，音視額信號送至視頻硬盤工作站，1~6聲道為環繞聲信號，由5.1環繞聲播出系統提供:7、8聲道為立體聲信號，由立體聲播出系統提供。音視頻信號通過視頻硬盤工作站轉換成文件格式再通過內網推送到后期制作機房，編輯后制作成重播版。

　　3、擴聲信號

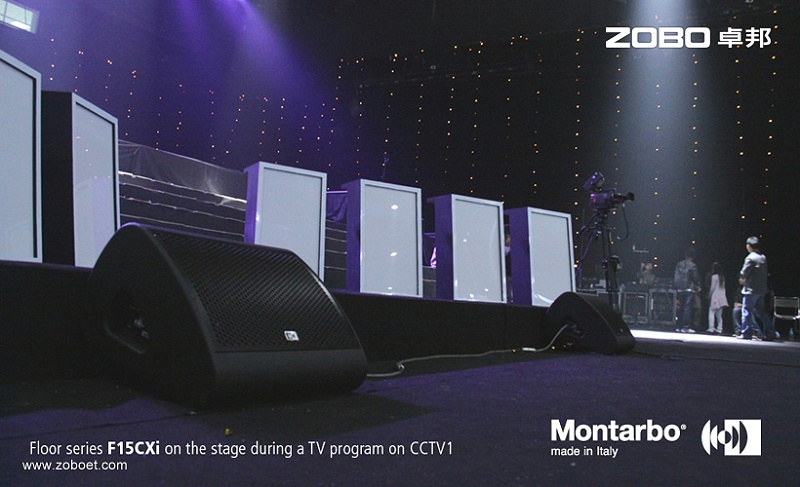

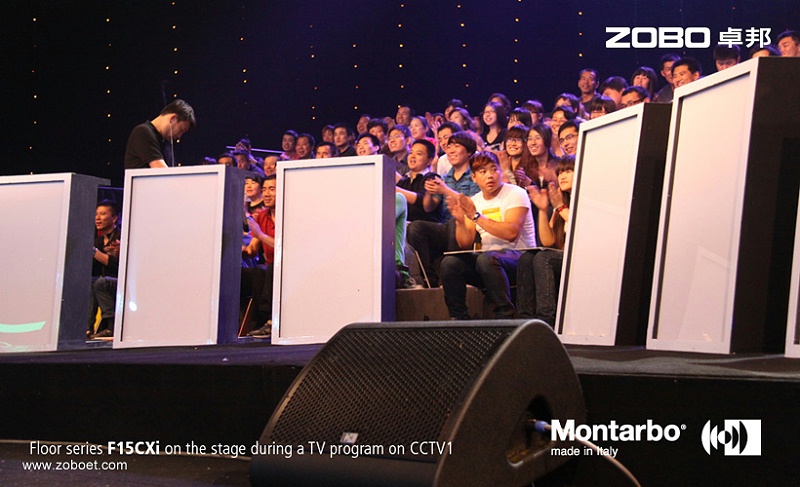

　　電視臺演播室現場還是使用的號演播廳的常規機械舞臺與更眾席因此觀眾席兩側各吊5只全頻線陣列揚聲器，各擺放1只超低頻揚聲器，觀眾席前區擺放了2只全額揚聲器作為補聲揚聲器，舞臺區擺放了6只返送揚聲器。

　　4、節目返送與通話信號

　　電視臺演播室用于播出信號制作的四個分會場PGM信號由主備路衛星通路送回演播室，5聲道為主會場總導演通話信號(取自視頻通話矩陣);通話信號混合后送至視頻通話矩陣，以實現演播室與場外之間的實時溝通交流。

　　三、電視臺演播室系統應急備份

　　立體聲播出、5.1環繞聲播出及擴聲三個系統均使用數字調音臺，系統網絡構架均為數字聲頻路由系統。多張調音臺支持共享一個光纖網絡中的端口，因此可以通過調音臺切換不同的場景以達到不同調音臺的母線輸出切換到同一組物理輸出端口的效果，同時也可由物理輸人口切換接管物理輸出端口，簡單點說，就是通過核心機箱接管接口機箱或是接口機箱直接輸出到另一接口機箱的方式來實現各系統之間互備這樣一種應急備份形式前期先進行場景的設置保存，直播期間如出現問題只需按下調音臺或外接筆記本的一個按鍵即可實現無縫切換備份，即“一鍵切換”，安全、便捷。三個系統備份方案的具體設置如下。

　　(1)當立體聲播出系統調音臺面或核心機箱出現問題時，擴聲系統調音臺選調擴聲+立體聲播出的輸出母線SCENE，接管立體聲播出系統，確保立體聲播出信號正常

　　(2)擴聲系統始終送1路立體聲信號到環繞聲上變換器后作為環繞聲信號的備份。當5.1環繞聲播出系統調音臺面或核心機箱出現問題時，通過外接筆記本一鍵切換，將備份信號送至接口機箱，接管5.1環繞聲播出系統，確保環繞聲播出信號正常。

　　(3)當擴聲系統調音臺面或核心機箱出現問題時，立體聲播出系統調音臺選調立體聲播出+擴聲的輸出母線SCENE，接管擴聲系統，確保擴聲系統信號正常

　　如果接口機箱出現問題怎么辦?由于播出系統與擴聲系統的接口機箱均為2臺，因此輸出信號平均分配到不同的接口機箱上。即具有主備兩路信號這樣，就算是一臺接口機箱出現問題，也能保證主備路信號其中1路正常，播出系統由播出機房按規定進行應急備份操作，擴聲系統 現場只是從聽感上覺得音量降低了，但不會造成信號中斷，隨后再進行恢復。

　　電視臺演播室的制作水平代表著中國電視的制作水平，經質過模擬、數字時代，走到了數字網絡化時代，后續還會有怎樣的發展，擁有更加開放的傳輸協議、更加靈活的操作界面、調音臺具備更多指件功能而弱化周邊設備嗎?期待著新技術帶來新的系統，新的系統帶來更大的藝術創作空間。
